DIN15401 Kaltuotas viengubas krano kablys

HQ MMD vieno kaltinio koto kabliukas yra toks pat kaip DIN15401 KABLIAI. DIN kabliai naudojami įvairiose srityse: nuo mažų takelažo blokų, keltuvų, kėlimo sijų ir tt iki didelių kranų.

Siųsti užklausą

produkto pristatymas

Aukštos kokybės DIN15401 kaltinis viengubas krano kablys

HQ MMD vieno kaltinio koto kabliukas yra toks pat kaip DIN15401 KABLIAI. DIN kabliai naudojami įvairiose srityse: nuo mažų takelažo blokų, keltuvų, kėlimo sijų ir tt iki didelių kranų. Mes tiekiame ne tik standartinio dydžio koto kablius, bet ir pailgintus kotus, kad atitiktų bet kokius apdirbimo reikalavimus. Tiekiame kabliukus nuo 1,6# iki 250#. Dydis nurodytas toliau pateiktose lentelėse. Jei nežinote, kaip pasirinkti tinkamus kabliukus, tiesiog pasakykite mums savo kranų vairuotojų grupę,

Mes galime tiekti kabliukus tik kaip kalimą arba apdirbti juos pagal jūsų poreikius. Taip pat galime pagaminti komplektus su veržle ir apykakle.

Aukštos kokybės DIN15401 kaltinio vieno krano kablio brėžinys:

product-850-608

Aukštos kokybės DIN15401 kaltinio viengubo krano kablio techninis parametras

Kablys Nr	Matmenys (mm)
Kablys Nr	a1	a2	a3	b1	b2	d1	e3	h1	h2	L
1.6	56	45	64	45	38	36	118	56	48	224
2.5	63	50	72	53	45	42	132	67	58	253
4	71	56	80	63	53	48	148	80	67	285
5	80	63	90	71	60	53	165	90	75	318
6	90	71	101	80	67	60	185	100	85	380
8	100	80	113	90	75	67	210	112	95	418
10	112	90	127	100	85	75	221	125	106	452
12	125	100	143	112	95	85	252	140	118	510
16	140	112	160	125	106	95	280	160	132	582
20	160	125	180	140	118	106	330	180	150	653
25	180	140	202	160	132	118	360	200	170	724
32	200	160	225	180	150	132	400	224	190	796
40	224	180	252	200	170	150	447	250	212	893
50	250	200	285	224	190	170	485	280	236	990
63	280	224	320	250	212	190	550	315	265	1120
80	315	250	358	280	236	212	598	355	300	1270
100	355	280	402	315	265	236	688	400	335	1415
125	400	315	450	355	300	265	750	450	375	1590
160	450	355	505	400	335	300	825	500	425	1790
200	500	400	565	450	375	335	900	560	475	2048
250	560	450	635	500	425	375	980	630	530	2305
Pastaba: visi kabliukai yra standartiniai modeliai, užklausa pasirinktinio dydžio, susisiekite su mumis
Kaip išsirinkti tinkamą kabliuką Nr. Jei jūsų krano pavaros grupė yra A5, žr. toliau pateiktą lentelę. krano keliamoji galia yra 10 tonų ir norite naudoti "p" klasės kablį, tada galite pasirinkti kabliuką Nr. 6, kaip geltoną dalį, kurią pažymėjome

Įvertinimas	„Dirve“ kranų grupė
M	--	-		--	A3	A4	A5	A6	A7	A8
P				A3	A4	A5	A6	A7	A8
(S)		-	A3	A4	A5	A6	A7	A8		-
T		A3	A4	A5	A6	A7	-			-
(V)	A3	A4	A5	A6	A7	-	-			-
Kablys Nr.	Talpa (metrinė tona)
1.6	8	6.3	5	4	3.2	2.5	2	1.6	1.25	1
2.5	12.5	10	8	6.3	5	4	3.2	2.5	2	1.6
4	20	16	12.5	10	8	6.3	5	4	3.2	2.5
5	25	20	16	12.5	10	8	6.3	5	4	3.2
6	32	25	20	16	125	10	8	6.3	5	4
8	40	32	25	20	16	12.5	10	8	6.3	5
10	50	40	32	25	20	16	12.5	10	8	6.3
12	63	50	40	32	25	20	16	12.5	10	8
16	80	63	50	40	32	25	20	16	12.5	10
20	100	80	63	50	40	32	25	20	16	12.5
25	125	100	80	63	50	40	32	25	20	16
32	160	125	100	80	63	50	40	32	25	20
40	200	160	125	100	80	63	50	40	32	25
50	250	200	160	125	100	80	63	50	40	32
63	320	250	200	160	125	100	80	63	50	40
80	400	320	250	200	160	125	100	80	63	50
100	500	400	320	250	200	160	125	100	80	63
125		500	400	320	250	200	160	125	100	80
160		640	500	400	320	250	200	160	125	100
200		800	640	500	400	320	250	200	160	125
250		1000	800	640	500	400	320	250	200	160

Pastaba: 2 lentelė
+Kablio klasė ir medžiaga
Kablio laipsnis		M		P		(S)		T		(V)
Kablys Nr.
1.6#-40#		0345qD arba 20Mn		Q345qD arba DG20Mn		Q420qD arba 35CrMo		35CrMo		34Cr2Ni2 Mo
50#-250#				Q420qD		35CrMo		34Cr2Ni2Mo		30Cr2Ni2 Mo
Standartas: GB10051-2010 toks pat kaip DIN15400
* Mechaninis standartas
Kablio laipsnis	Anglinio plieno					Legiruotasis plienas
	Viršutinė derlius jėga Mpa	Suteikti energiją Akw(ISO-V/J				Viršutinė derlius jėga Mpa	Suteikti energiją Akw(lSO-V/J
		20 laipsnių		-20 laipsnis			20 laipsnių		-20 laipsnis
		Vertikalus	Kirsti	Vertikalus	Kirsti		Vertikalus		Kirsti
M	235	55	31	39	21	-
P	315					--	--		-
(S)	390					390	35		27
T	-					490	35		27
(V)						620	35		27
Krano kablys yra pagrindiniai krano komponentai, toliau pateiktoje lentelėje nurodoma, kada reikia pakeisti kraną kabliukai ir kaip patikrinti, tai yra krano kablio laužo standartas
1. Įtrūkimas – kablio paviršiuje nėra įtrūkimų, kabliuką reikia nuimti, jei ant paviršiaus yra įtrūkimų 2. Dydis: kablio gerklė yra 10 % naujo kablio, kabliukas turi būti išmestas 3. Metimai: kabliuką reikia nuimti, jei korpusas yra įlinkęs daugiau nei 10 laipsnių 4. Deformacija: jei kablio rankena deformuojasi, kabliukas turi būti išmestas 5. Abrazija: kabliuką reikia nuimti, jei darbinės dalies dilimas yra didesnis nei 5 % 6. Korozija: kabliukas turi būti išmestas, jei kablio rankenos dydis D1 yra 5 % mažesnis nei naujo kablio.
*Patikrinimo laikas
Dažnas patikrinimas
krano pavaros grupė			Mažiau arba lygus A5			A6-A7			A8
(darbo diena)			30			7-30			1-7
Reguliarus patikrinimas
krano pavaros grupė			Mažiau nei arba lygus A6					A7-A8
Inspekcija			1 metai					3 mėnesiai

Populiarus Žymos: din15401 kalto vieno krano kablio, Kinijos din15401 kaltinio vieno krano kablio gamintojai, tiekėjai, gamykla

← Pora: Kaltiniai kėlimo kabliukai

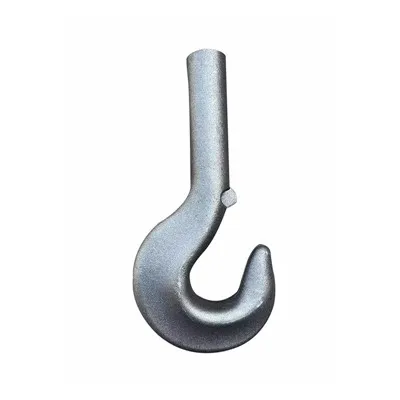

Kitas: Kotelio kablys su apsauginiu užraktu →
